拖链电缆设计标准是什么

文章出处:fnmyjs.com 作者:朱雀网 时间:2019-03-12 11:24:03 浏览量: 返回上一页
拖链电缆设计标准是保证质量的前提

拖链电缆的应用日益广泛,拖链电缆的设计标准也变得越来越重要。6BP拖链电缆_聚氨酯卷筒电缆_高柔性电缆生产厂家

拖链电缆属于特种电缆,是一种用于来回往复运动场合的高柔性电缆,因此,拖链电缆设计标准较高。6BP拖链电缆_聚氨酯卷筒电缆_高柔性电缆生产厂家

为了延长拖链电缆的使用寿命,在拖链电缆的设计中,各个环节都不能忽略。6BP拖链电缆_聚氨酯卷筒电缆_高柔性电缆生产厂家

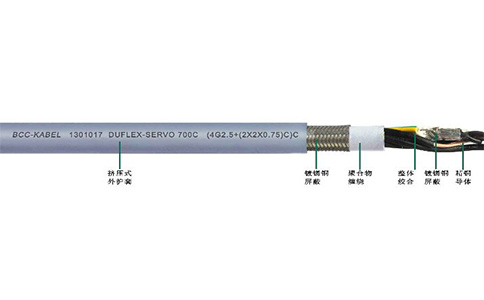

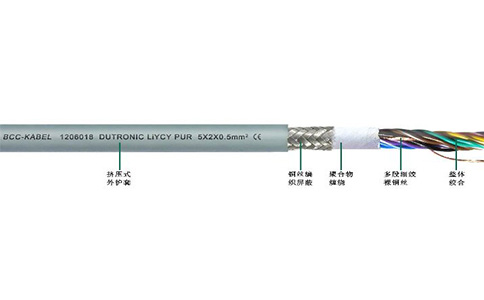

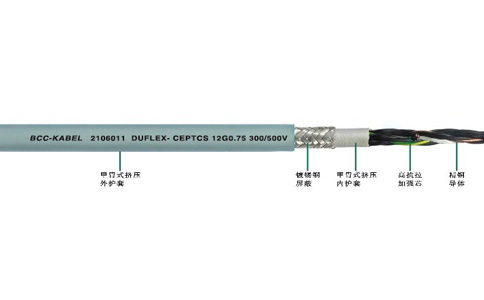

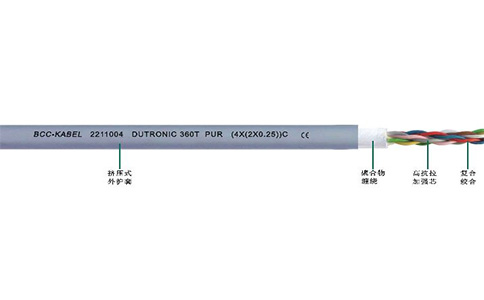

朱雀网拖链电缆设计标准主要包括以下7个方面:6BP拖链电缆_聚氨酯卷筒电缆_高柔性电缆生产厂家

1.抗拉中心6BP拖链电缆_聚氨酯卷筒电缆_高柔性电缆生产厂家

在电缆的中心,根据芯线数量以及每根芯线交叉区域的空间,尽可能的有一个真正的中心线填充(而不是像通常情况下,用一些填充料或废塑料制成的垃圾芯线填充)这种方法能有效的保护绞线结构,防止绞线游离到电缆的中心区域。6BP拖链电缆_聚氨酯卷筒电缆_高柔性电缆生产厂家

2.导体结构6BP拖链电缆_聚氨酯卷筒电缆_高柔性电缆生产厂家

电缆应该选择zui具柔韧性的导体,一般来说导体越细,电缆的柔韧性越好,但导体过细,会产生电缆缠绕现象。一系列长期的实验提供了单根导线的zui佳直径,长度和节向的屏蔽组合,它有zui佳的抗拉能力。6BP拖链电缆_聚氨酯卷筒电缆_高柔性电缆生产厂家

3.芯线绝缘6BP拖链电缆_聚氨酯卷筒电缆_高柔性电缆生产厂家

电缆内的绝缘材料不能彼此粘滞,而且绝缘层还需要支撑每股单股的导线。因此只有在高压成型的PVC、PE、TPE材料才能用于拖链,数百万米电缆的应用过程中证实他的可靠性。6BP拖链电缆_聚氨酯卷筒电缆_高柔性电缆生产厂家

4.绞线6BP拖链电缆_聚氨酯卷筒电缆_高柔性电缆生产厂家

绞线结构必须以zui佳的绞合节距绕在一个稳定的抗拉中心周围。然而由于绝缘材料的应用,绞线结构应按运动状态设计,从12根芯线开始,因该采用成束绞合的方式。6BP拖链电缆_聚氨酯卷筒电缆_高柔性电缆生产厂家

5.内护套6BP拖链电缆_聚氨酯卷筒电缆_高柔性电缆生产厂家

甲胄式挤压成型的内护套取代廉价的羊毛材料,填充物或附属填充物。这一方法能保证绞线结构不会散乱。6BP拖链电缆_聚氨酯卷筒电缆_高柔性电缆生产厂家

6.屏蔽6BP拖链电缆_聚氨酯卷筒电缆_高柔性电缆生产厂家

用优化的编织角度将屏蔽层紧紧的编织在内护套外,松散的编织带会降低EMC的保护能力并且屏蔽层也很快因屏蔽的断裂而失效。紧密编织的屏蔽层同时具有抗扭力的作用。6BP拖链电缆_聚氨酯卷筒电缆_高柔性电缆生产厂家

7.外护套6BP拖链电缆_聚氨酯卷筒电缆_高柔性电缆生产厂家

由不同的改良材料制成的外护套具有不同的功能,有抗UV功能的,有抗低温功能的,有耐油的以及成本优化的。但所有的这些外护套都有一个共同点,高耐磨性,并不会粘附任何东西。外护套必须是高柔性的,但也要有支撑功能,当然应该是高压成型的。6BP拖链电缆_聚氨酯卷筒电缆_高柔性电缆生产厂家

严格按照拖链电缆设计标准进行设计及生产是保证拖链电缆质量的前提。6BP拖链电缆_聚氨酯卷筒电缆_高柔性电缆生产厂家

拖链电缆的设计标准也决定了拖链电缆的价格不会低廉,低价的诱惑使得RVV电缆经常出现在拖链中,RVV电缆的设计及生产工艺与拖链电缆的设计标准相差甚远,因此,容易发生断芯,而拖链中的电缆断芯后只能更换,频繁更换电缆必将影响生产效率,损失无法估量。6BP拖链电缆_聚氨酯卷筒电缆_高柔性电缆生产厂家
