拖链布线安装原则及注意事项
我们分析过拖链电缆断芯的原因,为避免安装不当而导致拖链里的电线经常断芯,在拖链电缆布线安装时注意下列事项。

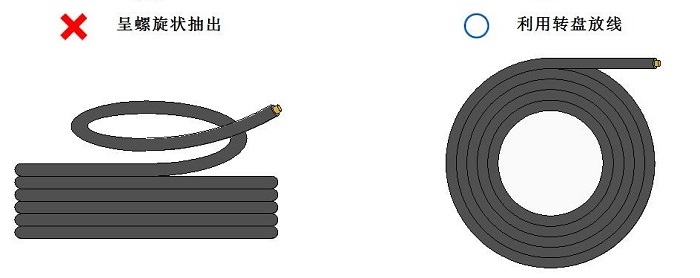

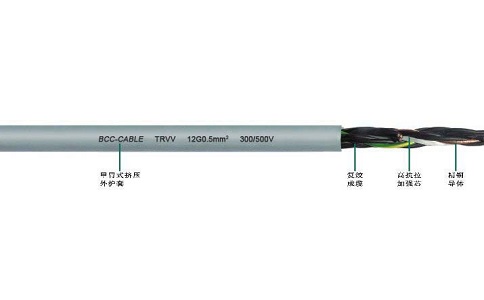

1、避免电缆产生扭曲
从成卷的电线中抽取拖链电缆时,要注意不能扭曲。即不可从电缆卷筒或电缆盘的某一端解开电缆,而应先旋转卷筒或电缆盘将电缆展开,必要时可将电缆展开或悬挂起来,用于该场合的电缆只能直接从电缆卷上取得。

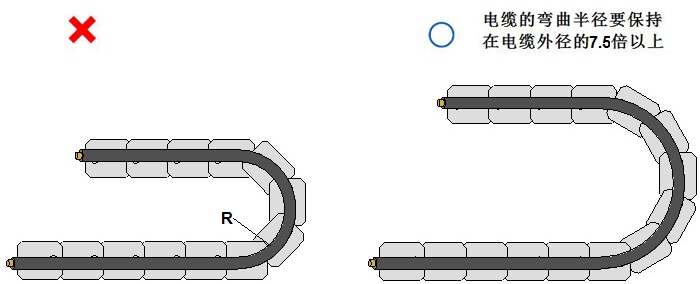

2、尽量保持较大的电缆弯曲半径
拖链电缆的弯曲半径要保持在电缆外径的7.5倍以上。

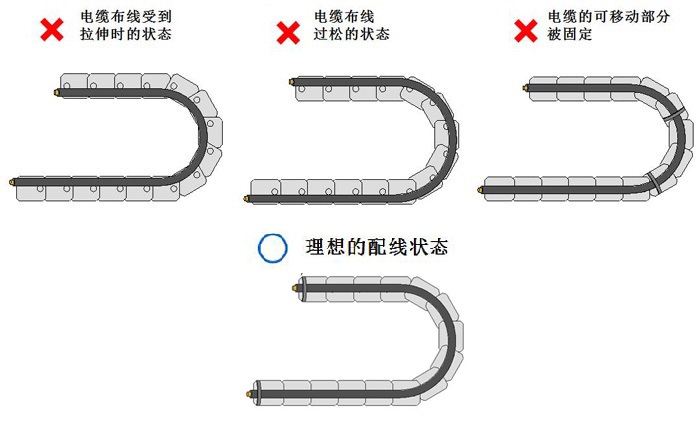

3、拖链内的张力分布以及固定方式
如果拖链电缆在布线时受到张力拉伸,会与拖链的内壁产生摩擦导致护套磨损。反之如果布线过于松散,同样也会与拖链的内壁产生摩擦造成护套磨损,并且容易与其他的电缆产生缠绕现象。电缆的布线长度应设定在刚好能通过拖链的中心线为宜。
另外,电缆的移动部分如果被固定,会导致弯曲应力无法被分散及吸收,会在固定位置造成应力集中。电缆的固定部位应设置在拖链的两端。一般电缆的移动点离拖链端部的距离应为电缆直径的20-30倍。

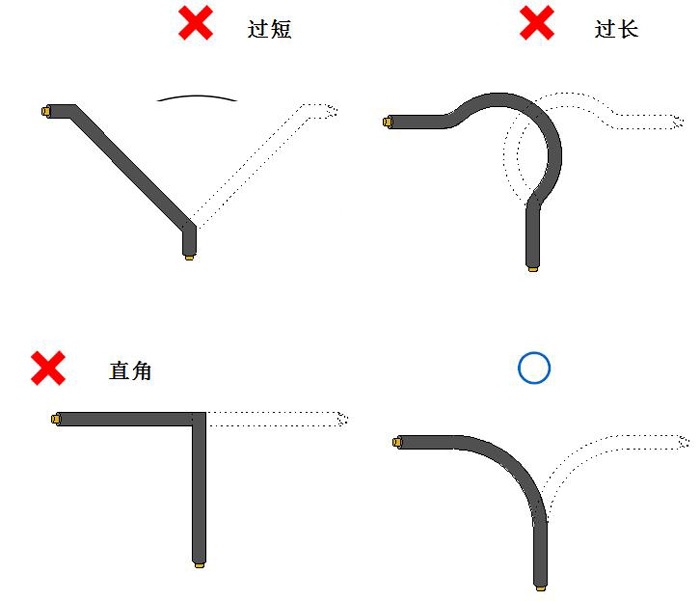

(1)适当选取电缆的长度及弯曲角度以保持电缆弯曲部分的自由度。

(2)多根(特别是外径不同的电缆组合)同时保持电缆弯曲部分的自由度。

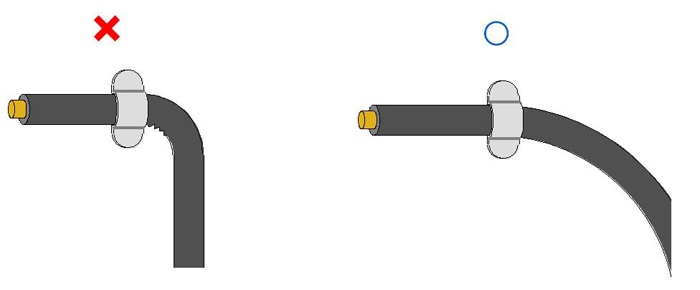

(3)捆扎部分附近不能过度弯曲。

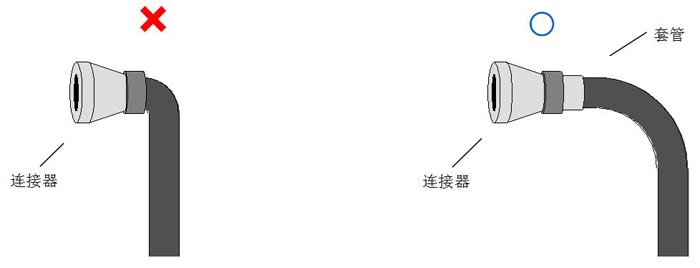

(4)安装连接器时需要用套管或外壳支撑。

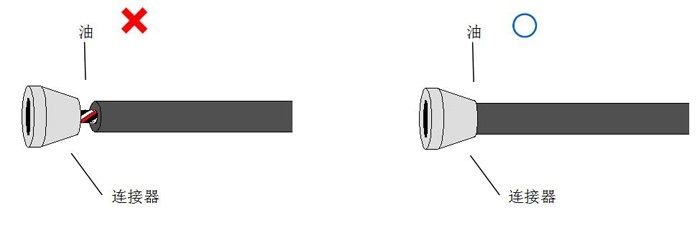

(5)防止连接器根部向电缆内部渗油。

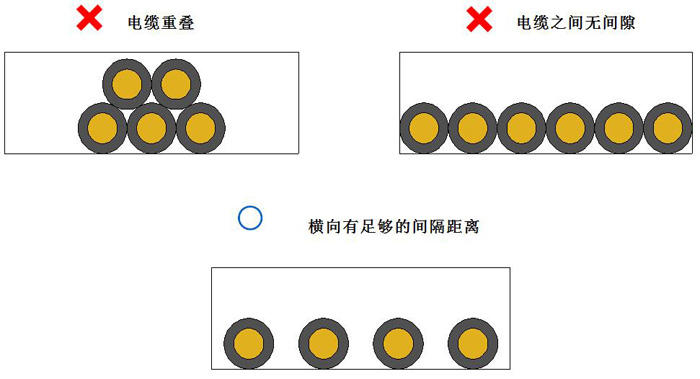

4、防止电缆互相干扰
为防止同时布线的拖链电缆之间互相干扰,在拖链内实施水平布线时,要选择具有足以保证电缆间距的拖链,在拖链中电缆间的空隙至少应为电缆直径的10%。

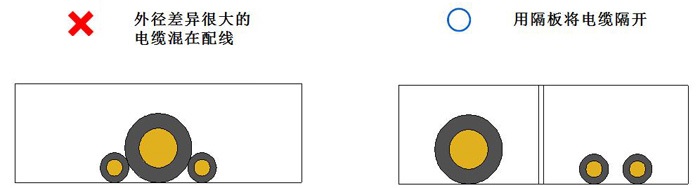

5、外径差异很大的电缆混在配线
外径差异很大的电缆如果混在配线,容易导致细线被粗线压迫,造成细线容易断线。这时需要用隔板将拖链电缆隔开。

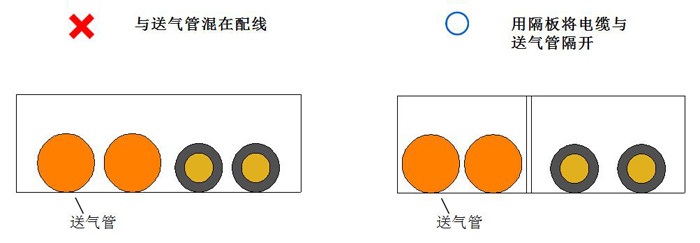

6、电缆与送气管的混在配线
与送气管等较硬的物体混在配线,容易造成电缆受压断线。这时需要用隔板将拖链电缆与送气管隔开。

-
问
高柔线的导体越细越好吗?
答朱雀网不少厂家宣称高柔线的导体是0.06MM甚至是0.05mm(头发丝0.07),导体越细确实会使得电线变得柔软,但在高速往复运动过程有巨大的拉扯和拉伸必须考虑电线的抗机械强度,电线越细则机械强度越差,很容易在运动过程中因机械强度不够而直接被拉断。电线应根据碰撞截面大小的不同,选择合适的电线直径匹配到ZUI佳而不是追求越细越好。
-
问

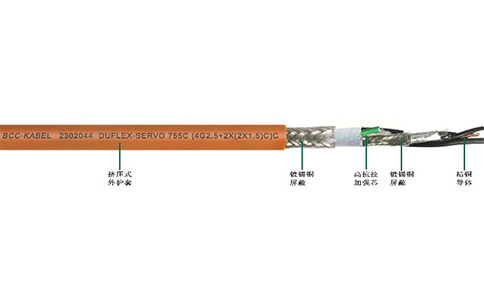

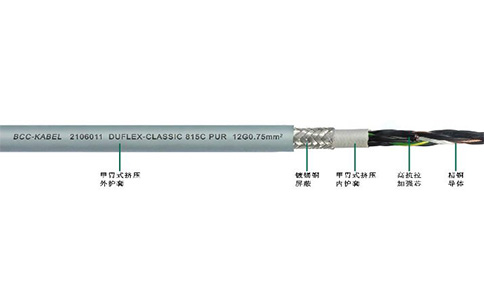

朱雀网辨别拖链电缆与普通电缆较简单的方法是看铜丝的线径?
答看铜丝的线径的确是分辨拖链电缆与普通电缆的一个简单方法。普通电缆一般用于固定安装,拖链电缆是可移动使用的运动电缆,需要一定的灵活性,相比之下,同规格拖链电缆的导体铜丝的外径要细些。
